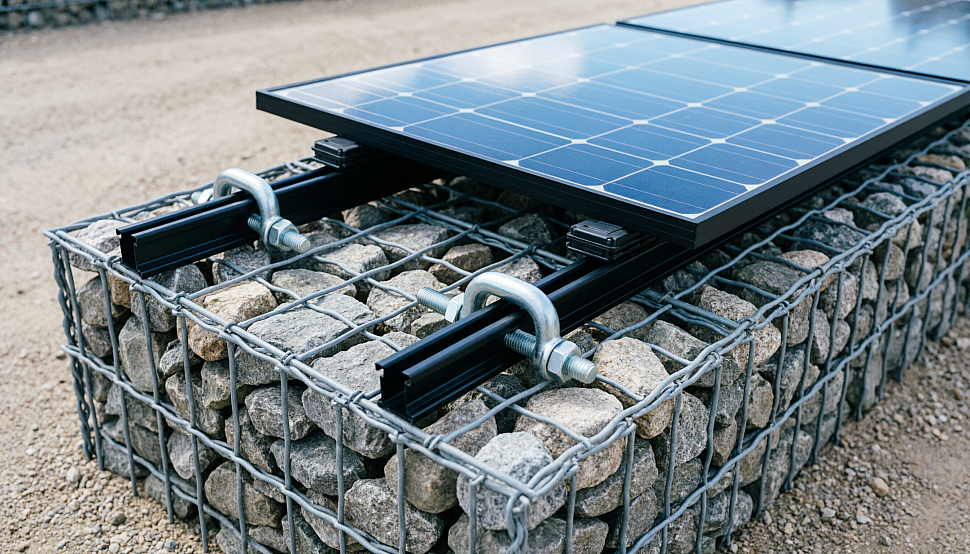

Компании Wi Solar, Karl Ditandy и Diconal разработали систему крепления, которая позволяет устанавливать фотоэлектрические модули на габионных конструкциях нестандартной формы. Это решение адаптирует стандартную технологию крепления к различной геометрии габионов и может использоваться для шумозащитных экранов, подпорных стен и стабилизации склонов.
Соединение конструкций неправильной формы со стандартной системой крепления: габионная система была разработана специально для этой цели.
Компания Wi Solar, разработчик коммерческих фотоэлектрических систем, и Karl Ditandy GmbH, компания, специализирующаяся на натуральном камне, гидротехнике и габионном строительстве, в партнерстве с производителем систем крепления Diconal разработали решение для установки солнечных модулей на габионные конструкции.
Компания Diconal представила новую систему на выставке Intersolar Europe в Мюнхене в этом году и видит потенциальные возможности ее применения, в том числе для установки солнечных панелей на шумозащитных экранах. Однако первое полевое испытание было проведено в меньшем масштабе с использованием девятимодульной батареи, установленной на территории бывшей выставки «Государственный сад» в Бингене, Германия.
Главной сложностью была адаптация стандартной системы крепления к габионам из проволочной сетки, заполненным камнем, с их нестандартной геометрией. Несмотря на эти ограничения, по словам Свена Эндриса, владельца и управляющего директора Wi Solar, установка в Бингене прошла успешно.
«Мы рады, что практическое полевое испытание завершилось успешно. Наша конструкция крепления теперь позволяет легко устанавливать фотоэлектрические модули на габионы разных размеров, что делает крепления масштабируемым системным решением», — сказал Эндрис.
По словам представителей компаний, участвовавших в проекте, Карл Дитанди изначально искал способ установки фотоэлектрических модулей на габионные конструкции и обратился за поддержкой к Wi Solar. Исходя из требований проекта, дочерняя компания Alutecta GmbH & Co. KG, Diconal, разработала прототип, который впоследствии был протестирован и оптимизирован совместно с партнерами.
Ключевым моментом в процессе разработки было обеспечение точности размеров между несущей конструкцией и модулями при минимальном расстоянии между ними. Для этого требовался монтажный хомут, который можно было бы устанавливать в разных положениях, поскольку габионные стены — особенно высокие — часто имеют разные размеры.

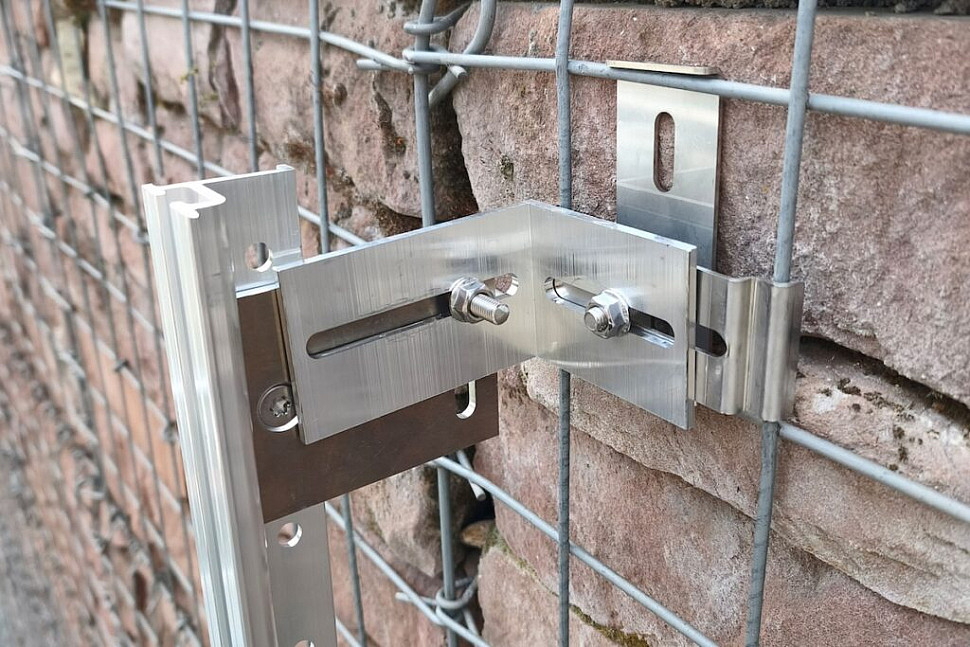

В отличие от обычных монтажных поверхностей, габионные корзины невозможно выровнять с точностью до миллиметра. Их сетчатые решетки могут быть слегка смещены или отличаться по размеру, а выступающие камни могут перекрывать доступ к отдельным отверстиям. Поэтому система крепления должна компенсировать как вертикальные, так и горизонтальные отклонения. Это достигается, в частности, за счет удлиненных отверстий, выровненных по обеим осям.
В то же время система крепления должна выдерживать потенциально высокое давление ветра и силу всасывания в зависимости от места установки. Конструкция также должна обеспечивать прокладку кабелей за модулями и возможность проведения работ по техническому обслуживанию с разумными трудозатратами.
Компания Wi Solar видит потенциал применения в любом проекте, где габионные стены предназначены для размещения фотоэлектрических модулей, как правило, высотой не менее трех метров. К таким проектам относятся подпорные стены, шумозащитные барьеры, сверхпрочные стены, конструкции для стабилизации склонов и защитные экраны.
