Испытательный стенд для тепловых насосов с несколькими источниками энергии исследует взаимодействие с солнечными панелями и тепловыми накопителями

Купить аккумулятор FIAMM FG 20201

Китайская компания Micronewton поставила университетской лаборатории систему с испытательным стендом для теплообменника «вода-воздух», на котором можно сравнивать работу тепловых насосов с воздушными, водяными и грунтовыми источниками энергии. Экспериментальная платформа объединяет солнечную генерацию и хранение тепловой энергии.

Экспериментальная платформа состоит из контура циркуляции хладагента, многокомпонентного испарителя, конденсаторного блока, регулируемых модулей электрического нагрева, измерительных приборов и человеко-машинной панели управления.

Китайский производитель образовательного и исследовательского лабораторного оборудования Micronewton Technology Development поставил многоисточниковую энергетическую лабораторную систему в неназванное научно-исследовательское учреждение в Китае. Система предназначена для обучения на университетском уровне и проведения исследований в области тепловых насосов, солнечной энергии и аккумулирования тепла.

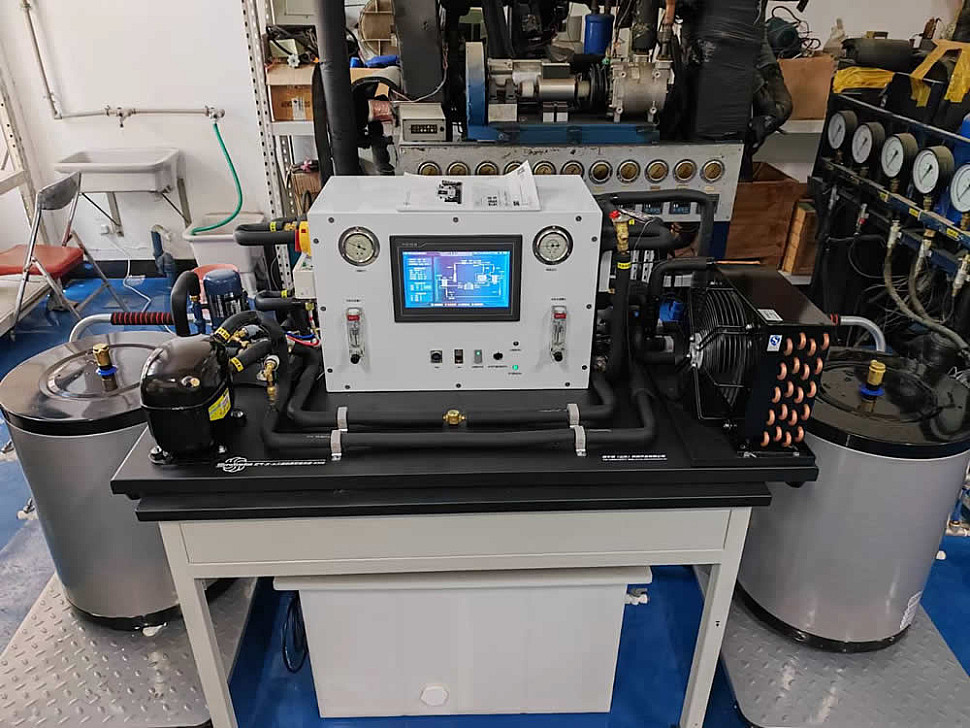

В центре установки находится экспериментальная платформа для тепловых насосов R306 Water-to-Air Heat Exchangers Apparatus, которая позволяет пользователям переключаться между режимами работы с источником воздуха, воды и имитацией источника тепла в грунте на одном испытательном стенде.

Система работает по парокомпрессионному холодильному циклу и использует в качестве хладагента 1,1,1,2-тетрафторэтан (R134a). Номинальная мощность компрессора составляет 276 Вт, а заявленная холодопроизводительность системы — 304,8 Вт.

Испытательный стенд включает в себя ребристо-трубчатый испаритель для работы с воздушным источником тепла, пластинчатый теплообменник для работы с водяным источником тепла и имитатор почвенного источника тепла с регулируемым электрическим нагревом.

Имитатор водяного источника тепла оснащен регулируемым нагревателем мощностью от 0 до 2000 Вт, а имитатор почвенного источника тепла — регулируемой мощностью до 1200 Вт. Эти компоненты позволяют исследователям изменять температуру на стороне источника и оценивать ее влияние на работу теплового насоса.

Платформа измеряет давление, температуру и расход хладагента, а также температуру и расход воды и энергопотребление компрессора. По словам производителя, эти измерения можно использовать для определения коэффициента полезного действия (КПД), анализа степени сжатия и сравнения производительности теплового насоса при различных температурах испарения и конденсации.

Площадь теплообмена при конденсации в системе R306 составляет 0,47 м². Площади теплопередачи со стороны источника составляют 4,5 м² для воздуха, 0,47 м² для воды и 1,8 м² для имитации источника тепла в грунте. Максимальная заявленная температура воды на выходе составляет 75 °C.

Оборудование предназначено в первую очередь для университетских учебных программ и энергетических исследований, а не для отопления коммерческих зданий. Однако более масштабная лабораторная установка не ограничивается испытательным стендом для тепловых насосов. По словам представителей MicroNewton, установка включает в себя солнечные панели, теплоаккумуляторы с фазовым переходом, изолированные накопители горячей воды, дополнительные теплообменники, циркуляционные насосы и централизованную систему сбора данных и управления.

Такая конфигурация позволяет исследователям изучать взаимодействие между солнечной генерацией, тепловыми насосами, теплоаккумуляторами и энергопотреблением. Эксперименты могут включать в себя отопление с помощью теплового насоса и солнечной энергии, а также совместную работу тепловых насосов и теплоаккумуляторов.
