Основная область применения контроллера LS-1024E – частные солнечные электростанции малой мощности. Устройство предназначено для передачи энергии с солнечных модулей в накопительный аккумулятор. Для работы контроллер использует специальный алгоритм, основанный на ШИМ технологии. Устройство автоматически отслеживает работу батареи и солнечной панели, точно определяет емкость АКБ и меняет алгоритм зарядки в зависимости текущего состояния аккумулятора для достижения максимальной эффективности.
Компактный корпус имеет светодиодные индикаторы, которые показывают уровень заряда АКБ, а также состояние работы солнечной панели. Пользователь может выбрать один из трех типов аккумуляторов – гелевые, заливные или традиционные свинцово-кислотные с жидким электролитом. Контроллер предотвращает перезаряд батареи, что увеличивает ее срок службы до 30%.
Контроллер EPSolar LS1024E 10A 12/24V

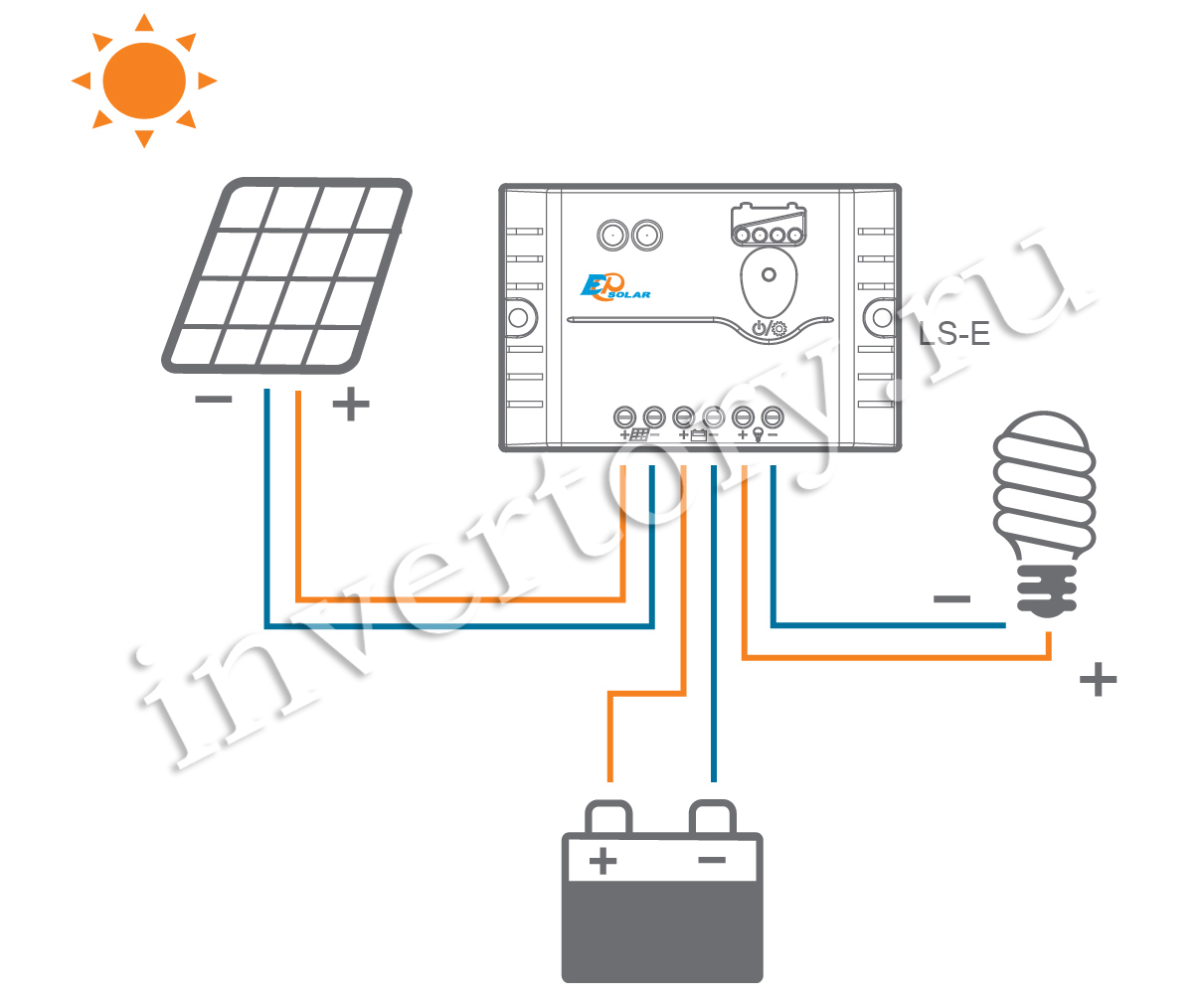

Контроллеры LS-E это обновление в линейке EPSolar. Они принадлежат серии LandStar и идеально подходят для удалённых
автономных систем электроснабжения на основе фотоэлектрических солнечных
батарей. Контроллер EPSolar LS1024E 10A 24V, как и все контроллеры LandStar, рассчитан для работы в
фотоэлектрических системах малой мощности. Отличительная особенность
контроллера – полностью закрытое исполнение и интуитивно понятная индикация.
Контроллер EPSolar LS1024E 10A 24V
можно использовать с тремя типами аккумулятора – свинцово-кислотными,
гелевыми и заливными. Контроллер имеет надёжную защиту от перезаряда и
переразряда, а это особенно важно при использовании свинцово-кислотных батарей.
Контроллер EPSolar LS0512E работает с системами 12В и 24В (автовыбор).
Особенности контроллера EPSolar LS1024E 10A 12/24V:
-
эффективный ШИМ (PWM) заряд, увеличивающий производительность и срок службы
батареи;
- использование MOSFET в качестве переключателя;
- понятная и удобная светодиодная индикация, показывающая состояние батареи;
- возможность выбора типа аккумулятора;
- ручное управление нагрузкой;
- термодатчик;
- яркий закрытый корпус.
Технические характеристики контроллера EPSolar LS1024E 10A 12/24V:
- напряжение
в системе 12/24В;
- максимальный ток на входе 10 А;
- максимальное напряжение АКБ 32 В;
- падение напряжения в схеме заряда ≤0,26
В;
- падение напряжения в схеме разряда ≤0,15 В;
- максимальное собственное потребление ≤6 В;
- рабочая температура -35С - +55С;
- терминалы 4 кв.мм;
- монтажные размеры 92,7 мм;
- класс защиты IP 30;
- габариты 101,2х67х21,8 мм;
- вес 0,82 кг.
Безопасность:
- защита от перегрузки;
- защита от короткого замыкания;
- защита от обратной полярности;
- защита о перезаряда аккумулятора.
|
Параметры заряда |
|||
|
Выбранный тип аккумулятора |
Gel |
Sealed |
Flooded |
|
Напряжение отключения по высокому напряжению, В |
16 |
16 |
16 |
|
Максимально возможное напряжение заряда, В |
15.5 |
15.5 |
15.5 |
|
Напряжение выравнивающего заряда, В |
----- |
14.6 |
14.8 |
|
Напряжение насыщающего заряда, В |
14.2 |
14.4 |
14.6 |
|
Напряжение подзаряда (float), В |
13.8 |
||
|
Напряжение повторного цикла насыщающего заряда, В |
13.2 |
||
|
Напряжение повторного подключения нагрузки, В |
12.6 |
||
|
Напряжение подключения после предупреждения о глубоком разряде, В |
12.2 |
||
|
Напряжение предупреждения о низком заряде, В |
12 |
||
|
Точка защитного отключения при разряде, В |
11.1 |
||
|
Предельное напряжение разряда, В |
10.5 |
||
|
Время выравнивающего заряда, часов |
----- |
2 |
2 |
|
Время насыщающего заряда, часов |
2 |
||
