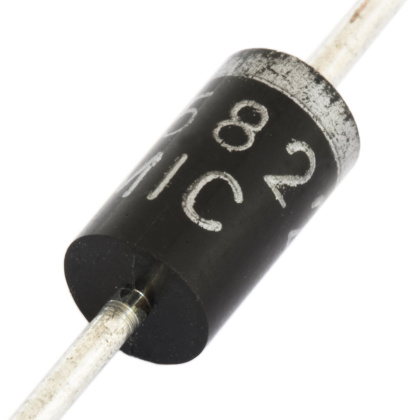

Диод шоттки 1N5822

Диод Шоттки - полупроводниковый диод с малым падением напряжения при прямом включении.

Компонент активно используется в составе разных приборов и оборудования:

• компьютерная техника и бытовая электроника;
• силовые высокочастотные выпрямители;
• солнечные батареи и приемники излучения;
• радиоаппаратура и телевизионное оборудование;
• усилители звука и МОП-транзисторы;
• стабилизаторы и БП.

Параметры диода 1N5822 (при ТА = +25oС):
напряжения: пиковое обратное (VRRM) до 40 В;
среднеквадротическое (VRMS) до 28 В;
запирающее (VRRM) до 40 В;
токи:
прямой выпрямленный (IO) до 3 А;
импульсный до 80 А (в течении 8.3 мсек. по методу Jedec);
падение напряжения (VF): до 0.525 В (при IO до 3 А); до 0.950 В (при IO до 9 А);
ёмкость перехода (Cj) до 200 пФ;
тепловое сопротивление (RθJA) до 40 oС/Вт;
ток утечки (IR): до 0,2 мА (при ТА до +25oС); до 10 мА (при ТА = +125oС);
температуры кристалла (TJ) и хранения (Tstg): от -65 до +125 oС.
