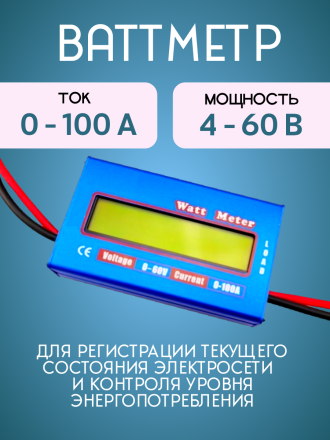

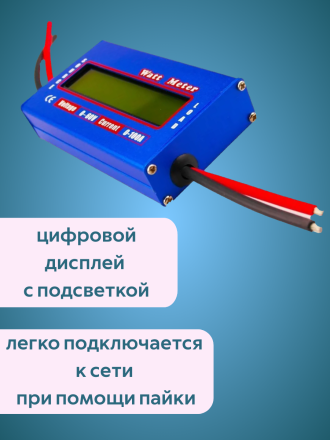

Это устройство включается между источником питания и нагрузкой и показывает напряжение, ток, мощность, потребление энергии в течение времени (ампер-часы и ватт-часы), а также минимальное напряжение, максимальный ток и пиковую мощность.
• Ah - ток, прошедший через устройство с момента запуска (ампер-часы);
• Wh - мощность за всё время с момента запуска (ватт-часы);
• Ap - максимальный ток, измеренный с момента запуска;
• Vm - минимальное напряжение с момента запуска;
• Wp - пиковая мощность с момента запуска.
Само устройство потребляет 0.027 А как от входной цепи, так и от цепи внешнего питания.
При наличии внешнего питания устройство всё равно потребляет от входной цепи 0.003 А
• Цвет корпуса: синий
• Диапазон напряжения: 0-60V DC
• Ток: 0-100А
• Мощность: 0-6554 Вт
• Время обновления измерений: 400 мс.
• Сопротивление цепи: 0,001 Ом.
• Размеры (ДхШхВ): 84х50х20 мм
• Гарантия - 1 год
Пояснение:
сторона SOURCE - сторона подключения источника тока (вход)
сторона LOAD - сторона подключения нагрузки (выход)
В солнечных и ветрогенераторных установках рекомендуется включать в цепь на участке контроллер-АКБ, при подаче напряжения свыше 60В устройство сгорает и не подлежит ремонту.
При пропадании напряжения на входе замеренные данные обнуляются. Для сохранения данных в перерывах необходимо подключить внешнее питания (DC от 5 до 60 вольт) на клемму для внешнего питания.
